宿迁变压器容量特性测试仪?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，因不同联结组别的变压器损耗参数是不同的，因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。?参比容量：当被测变压器容量为500或630时，需输入此项参数；因为这两种容量的变压器的阻抗电压处于交替区，造成容量判定的交叉区，也就是说同一台变压器按照不同的阻抗电压进行测试，有可能出两种结果；因此只有设置了参比容量，才能保证测出的容量准确。?界面风格：有两种界面颜色搭配风格可选。所有参数设置好后，按确定键开始测试过程，如图5所示：图5、容量测试（进行中）图中将实时的测试数据显示在屏幕上，包括：ABC三相的测试电压、ABC三相的测试电流、ABC三相的测试功率、各相的平均电压和平均电流、各相的总功率。如果试验人员的接线不正确，仪器会自动提示：测试异常，请检查接线。

宿迁变压器容量特性测试仪综合实验此界面是变压器材质测试的主要结果界面。注意：进行此实验之前要对变压器的所有参数进行测试，包括变压器的容量，变压器的直阻，变压器的外观参数都要进行准确的测试。4.5.1基本概念：本仪器可判断出变压器高低压绕组材质。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化，这些参数之间又相互影响。对于固定型号与容量的配电变压器，由于国标严格规定了其设计与制造流程，对线圈直流电阻值、损耗等规定了参考值。生产厂家采用铝代铜时，就会在没有明确规定的变压器的某些参数（例如体积）上做文章，例如，为保证铝绕组变压器的直阻、损耗与同型号铜绕组变压器的参数对应，以符合的标准，在变比和铁心相同的情况下，增大铝线圈的截面，这会导致变压器体积增大。有的厂家为使变压器器身及体积变化不太明显，采用减小铝线截面，这将导致绕组直流电阻、损耗增大；或者在保证变比不变的情况下，减少线圈匝数，减小线圈长度，这将导致变压器阻抗电压发生改变，这将会导致变压器容量变化，厂家则利用目前变压器容量的判断仅仅根据变压器阻抗电压百分值推断，且允许有10％误差的规定，适当减小变压器容量。另外，金属的电阻值会随着温度的升高而增大，这主要是因为电阻率与温度间近似地存在线性关系，铜和铝的电阻值随温度的变化情况不一致，因此也可以结合变压器绕组直流电阻温度系数鉴别绕组材质的方法。实际上即使变压器容量相同、线圈采用的材质相同，由于厂家生产工艺、结构等因素的差异，也会导致体积不同。本系统将变压器容量、外观参数、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与数据库参数进行对比，通过大量试验确定影响因子的权重，建立影响变压器线圈材质的概率分布模型，确定变压器绕组的材质分析模型。测试仪采用直流电阻和常规变压器容量测试的“二合一”的方法，通过模糊数据分析方法，进行准确的数据换算正确判断出干式变压器容量的大小；进一步利用直阻数据并综合变压器变比数据、变压器的本体外观数据、实验温度数据等进行大量的优化组合判断，通过综合计算计算出高低压包的材质“铜铝因子”，进而得出变压器材质为铜铝的判断结果。

<宿迁>天正华意电气设备有限公司 宿迁干式变压器铜铝分析仪2023已更新(今日/商情)

宿迁变压器容量特性测试仪容量测试3.1容量参数设置在主菜单界面选定“容量测试”项，进入容量测试前的参数设定界面（图三）。一次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。二次电压：进行变压器容量的判定之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。一次电压、二次电压的可输入值不高于500kV，同时如果输入的数值不包括在下列电压等级时，仪器自动将“变压器类型”改变为“其他变压器”。测试“其他变压器”的容量时，需要输入被测变压器的“阻抗电压”，才能进行准确的变压器容量测量。本仪器包含的变压器电压等级包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12项（/前方为变压器的一次额定电压，/后为变压器的二次额定电压）。变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。其中，“其他变压器”的概念是指，所测变压器的额定电压未在上表所列出的电压等级范围之内的变压器、非配电变压器的特种变压器等等变压器。当选用“S7.S9(及以上)配变”项时，容量测试完毕后，系统将根据测得的被试品的负载损耗，来推定被试变压器究竟属于哪一种类型的变压器，以供工作人员参考。另外S9(11)配变与S9(11)电变的不同，请参考国标《JB/T 3837-2010变压器类产品型号编制方法》的规定。阻抗电压：当测试“其他变压器”时，输入准确地阻抗电压，才能进行准确地容量测量。可以直接用数字键输入数据。当测试“其他变压器”以外的其他变压器时，该项将根据额定电压和变压器类型显示国标阻抗电压。一般情况下该项值无需修改，即可进行正常的容量测试。只有当试品变压器铭牌所标阻抗电压与该项所显示值相差较大时，则建议改变其值，使其更接近铭牌所标注的“阻抗电压”值，将更有助于变压器容量的测试。

<宿迁>天正华意电气设备有限公司 宿迁干式变压器铜铝分析仪2023已更新(今日/商情)

宿迁变压器容量特性测试仪?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，因不同联结组别的变压器损耗参数是不同的，因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。?参比容量：当被测变压器容量为500或630时，需输入此项参数；因为这两种容量的变压器的阻抗电压处于交替区，造成容量判定的交叉区，也就是说同一台变压器按照不同的阻抗电压进行测试，有可能出两种结果；因此只有设置了参比容量，才能保证测出的容量准确。?界面风格：有两种界面颜色搭配风格可选。所有参数设置好后，按确定键开始测试过程，如图5所示：图5、容量测试（进行中）图中将实时的测试数据显示在屏幕上，包括：ABC三相的测试电压、ABC三相的测试电流、ABC三相的测试功率、各相的平均电压和平均电流、各相的总功率。如果试验人员的接线不正确，仪器会自动提示：测试异常，请检查接线。

<宿迁>天正华意电气设备有限公司
宿迁干式变压器铜铝分析仪2023已更新(今日/商情)

宿迁变压器容量特性测试仪综合实验此界面是变压器材质测试的主要结果界面。注意：进行此实验之前要对变压器的所有参数进行测试，包括变压器的容量，变压器的直阻，变压器的外观参数都要进行准确的测试。4.5.1基本概念：本仪器可判断出变压器高低压绕组材质。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化，这些参数之间又相互影响。对于固定型号与容量的配电变压器，由于国标严格规定了其设计与制造流程，对线圈直流电阻值、损耗等规定了参考值。生产厂家采用铝代铜时，就会在没有明确规定的变压器的某些参数（例如体积）上做文章，例如，为保证铝绕组变压器的直阻、损耗与同型号铜绕组变压器的参数对应，以符合的标准，在变比和铁心相同的情况下，增大铝线圈的截面，这会导致变压器体积增大。有的厂家为使变压器器身及体积变化不太明显，采用减小铝线截面，这将导致绕组直流电阻、损耗增大；或者在保证变比不变的情况下，减少线圈匝数，减小线圈长度，这将导致变压器阻抗电压发生改变，这将会导致变压器容量变化，厂家则利用目前变压器容量的判断仅仅根据变压器阻抗电压百分值推断，且允许有10％误差的规定，适当减小变压器容量。另外，金属的电阻值会随着温度的升高而增大，这主要是因为电阻率与温度间近似地存在线性关系，铜和铝的电阻值随温度的变化情况不一致，因此也可以结合变压器绕组直流电阻温度系数鉴别绕组材质的方法。实际上即使变压器容量相同、线圈采用的材质相同，由于厂家生产工艺、结构等因素的差异，也会导致体积不同。本系统将变压器容量、外观参数、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与数据库参数进行对比，通过大量试验确定影响因子的权重，建立影响变压器线圈材质的概率分布模型，确定变压器绕组的材质分析模型。测试仪采用直流电阻和常规变压器容量测试的“二合一”的方法，通过模糊数据分析方法，进行准确的数据换算正确判断出干式变压器容量的大小；进一步利用直阻数据并综合变压器变比数据、变压器的本体外观数据、实验温度数据等进行大量的优化组合判断，通过综合计算计算出高低压包的材质“铜铝因子”，进而得出变压器材质为铜铝的判断结果。

<宿迁>天正华意电气设备有限公司

宿迁变压器容量特性测试仪 功能特点（1）可准确判断10KV、35KV及光伏干式变压器的材质。（2）可以盲测10KV变压器的容量及35KV、110KV、220KV的变压器容量，支持直接测试出变压器实际容量盲测与铭牌容量一致性对比。（3）集成变压器材质测试、容量测试、特性测试、直阻测试、变比测试；可测量各种类型变压器的空载损耗、空载电压、空载电流、负载损耗、阻抗电压、短路电压、各种温标下的校正损耗等。（4）可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。（5）允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。（6）根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。（7）测试仪采用知名厂家生产的7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。（8）电池剩余电量百分数指示功能，绝非简单的亏电报警。（9）导电硅胶触摸按键使操作更简便，按键寿命更长。（10）测试结果存储功能，可存储500组以上容量测试数据。（11）用户可随时将测试的数据通过微型打印机将结果打印出来。（12）集成了中小型变压器和电压互感器的直流电阻测量，采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流。（13）集成智能电子尺可自动采集数据并在仪器中显示，温度自动采集。（14）内置接线图及电子说明书。（15）全汉字菜单及图形操作提示实现友好的人机对话，操作简便；触摸屏与硅胶按键双功能操作，适应性更广。

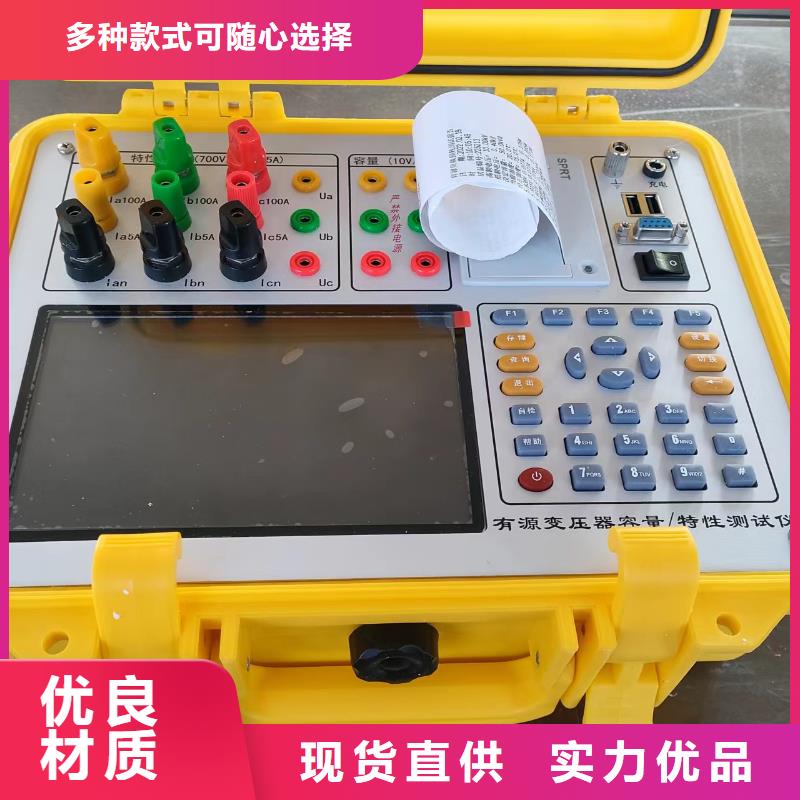

宿迁变压器容量特性测试仪第二章 技术指标1、输入特性有源部分：电压测量范围：0~10V 电流测量范围：0~10A无源部分：电压测量范围：0~800V 宽量限（可以外接电压互感器）。电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。2、准确度：电压、电流、频率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比测试精度：0.2％4、直阻参数I.输出电流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA档）a.1Ω-250Ω （40mA档）b.100mΩ-50Ω (200mA档)c.5mΩ-10Ω (1A档)d.1mΩ-2Ω (5A档)e.0.5mΩ-0.8Ω (10A档)IV.准确度：大于5毫安：2‰ 小于5毫安： 5‰5、工作温度：－10℃~ ＋40℃6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。7、体积：41cm×35cm×18cm8、重量：6Kg第三章 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。3.1 结构尺寸图一 主机与配件箱尺寸3.2 面板布置图二 面板布置图面板布置图说明：列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）输入范围（0-750V），电流输入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）输入范围（0-100A）；第二列是容量测试端子，包括（UaUbUcUn；IaIbIc）；第三列是变压器综合测试端子，变比测试，匝比测试；第四列是直流电阻测试端子，接地端子；一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。

宿迁干式变压器铜铝分析仪2023已更新(今日/商情)

宿迁变压器容量特性测试仪当前温度：容量测试时需要进行温度校正，所以，需要在此输入当前温度。一般输入的值为被试变压器阴面的温度值再增加10℃。可以直接通过数字键输入温度值。分接档位：被试变压器的分接开关的位置。配变通常都有三(或五)个分接档位，其中2档（3档）为标准分接。进行容量测量时，请保持被试变压器的分接开关位置与该项设置值相同。如被试变压器分接档位不是三(或五)个分接档位的情况，请将该项设定为额定分接档，同时变压器的分接开关接至标准分接档位，方可进行容量测试。标称容量：作为测量结果的参照，此处请输入所测变压器的标称容量。以便于测得的容量形成对照。本项通过数字键直接输入即可。图三 容量测试设置界面变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。变压器用户：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。测试员：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。以上各项均设定完毕，并正确接线后（参照后面详细说明），单击“确定”键既可进行容量测试。
